探測絕緣性能式電氣火災監控探測器

第一節  產品簡介

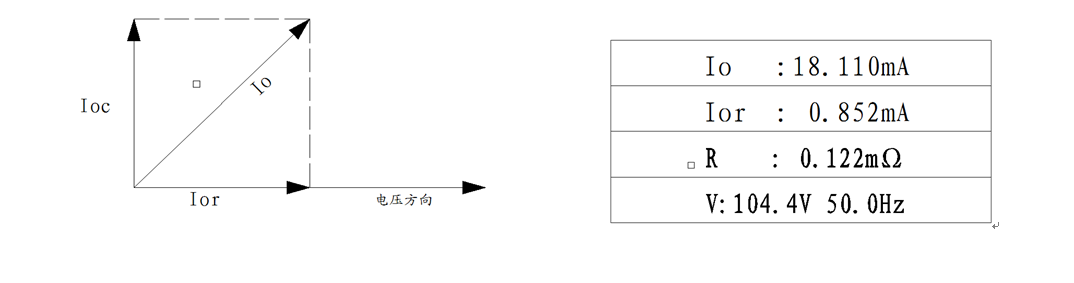

       為了用電安全和預防電氣火災，必須對低壓配電系統的絕緣電阻進行檢測，以判斷配電系統的絕緣狀態。以往的定期斷電絕緣電阻檢查方法已經過時，采用24小時在線監測絕緣已成主流。目前對建筑物配電系統進行的絕緣檢測,主要以檢測的剩余電流為判斷依據，但這種方法存在很大的偏差,它不能真實的反映配電系統的絕緣狀態,容易產生誤報警。隨著計算機、家用電器等電氣電子設備的增加，利用剩余電流原理檢測出的“漏電電流”，其實不是真正的漏電，它含有“容性分量泄漏電流”和“阻性分量漏電電流”， 剩余電流是二種分量的矢量和(見下圖)，右為某單位的實測漏電值，Io為剩余電流值，Ior為阻性分量漏電，即真正的漏電值，R為換算的絕緣電阻值，可見,采用剩余電流來衡量“配電線路的漏電”，是不準確、不可靠的，線路的容性分量越大，誤差越大。

       本裝置是用檢測配電線路的純阻性漏電電流來實施漏電報警的。其漏電檢測精度遠高于剩余電流式監控探測器，是剩余電流式監控探測器的升級換代產品。

       本產品采用一種全新的漏電檢測技術，使漏電檢測發生了革命性變化。產品能從剩余電流中準確分離出代表絕緣性能的“電阻分量漏電”，濾除線路及各種設備而引起的“容性分量泄漏電流”， 以檢測純阻性漏電電流并實施漏電報警，檢測精度、報警可靠性得到大幅度提高。

       安裝使用阻性漏電式電氣火災監控探測器能有效預防因絕緣裂化產生的各種用電事故以及因接地故障產生漏電而引起的電氣火災。



       注1：所謂“容性分量泄漏電流”是指：即使電網沒有接地故障，由于配電線路及設備對地分布電容的存在而引起的漏電電流。



       注2：所謂“阻性分量漏電”是指：由于電網因絕緣破壞而產生接地故障引起的漏電電流，它是引起各種事故及誘發電氣火災的真正元兇。



RDT-600/RDT-650型產品外觀圖

第二節 產品特點



■ 利用獨特的檢測技術，對低壓配電線路因絕緣劣化而產生的阻性漏電電流進行精準檢測，實現了真正意義上的漏電檢測，更準確預警電氣火災隱患



■ 在線監測建筑物配電系統阻性漏電電流，配電線路絕緣狀態一目了然！免去每年停電年檢絕緣電阻的麻煩



■ 安裝簡單、使用方便，采用電流互感器提取漏電信號安全、可靠



■ 一臺探測器可同時監測四條線纜,多臺探測器與監控設備構成完整的電氣火災監控系統



■ 探測器采集數據同時可接入云平臺大數據業務



第三節 技術性能參數



●監測及報警狀態

探測器監測低壓電路的絕緣狀態，當漏電值超過設定值時發出聲光報警信號。

漏電報警時，漏電報警線路對應的報警指示燈、回路指示燈亮，數碼管顯示報警電流值。

多路同時報警時，裝置自動切換顯示報警線路及漏電值。



●顯示功能

由7段數碼管顯示當前的漏電值。裝置按以下的順序顯示：

數碼管初始不點亮，操作選擇鍵，由CH1 Io電流值→CH1 Ior電流值→CH2 Io電流值???

CH4 Io電流值→CH1 Io電流值→???。



第四節 監控系統構成



   探測器與觸摸屏落地機DJ-800-CM、工業計算機DJ-800-PC監控設備構成電氣火災監控系統。監控設備可以與253臺探測器相連，檢測1-1012路配電線路。如下圖



系統構成圖

第五節 安裝使用場所

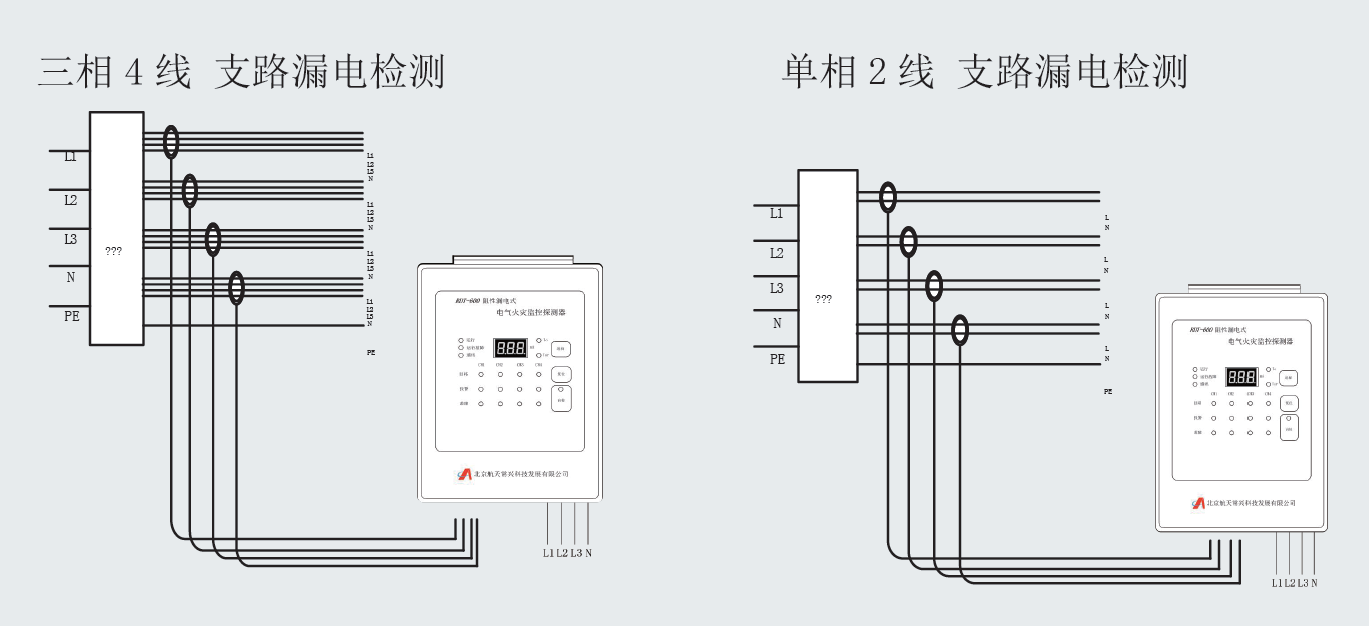

  產品用于在線監測AC380V\220V配電線路的漏電電流，探測器安裝在低壓配電箱中，監測4條線路的絕緣狀態。

本產品特別適合對配電系統絕緣性能要求高、電氣火災防范等級嚴的單位的配電系統，如：

● 醫院，特別是手術室（大于20mA的漏電電流即可對病人造成危害）。

● 石油、石化、煤炭等易燃易爆場所。

● 地鐵、機場。

● 人員密集場所，如學校、幼兒園、養老院等。

● 重要文物建筑。

● 特級、一級、二級建筑等。

適用電網TN-S、TN-C-S (重復接地點以后)、TT接地系統
