防火門監控系統

第一節 防火門監控系統簡介

   防火門監控系統是面向民用及公用建筑領域的新一代智能化系統，集防火門狀態監控與執行機構一體化，系統具有高智能、多功能、高可靠性、適應性廣等特點。廣泛應用于商業、醫院、學校、賓館、住宅、劇院、展覽館、交通樞紐站、辦公樓等各種場合。

   防火門是建筑內防火分區、防火間隔的重要組成部分?？捎行ё柚寡悠跀U散、火勢蔓延，可將大火情控制在預定范圍內，同時又是人員安全疏散、消防員撲救火災的必經關口。

   防火門的啟閉在人員疏散中起到至關重要的作用?；馂臅r(shí)，收到防火門監控器的動作命令后對各執行機構進行調整，滿足人員逃生、防火、防煙、現場消防指揮要求。因此，疏散通道途徑的防火門狀態信息，必須反饋至消防控制室或有人值守場所內的防火門監控器，使之處于聯動受控狀態。



第二節 防火門監控系統組成及系統主要功能

   防火門監控系統由防火門監控器FJ-500、防火門監控器分機FJ-500F、電動閉門器FB-100/65/85/100/120/150、分體式常開防火門監控模塊FM-300/NO-FT、分體式常閉防火門監控模塊FM-300/NC-FT、一體式常閉防火門監控模塊FM-300/NC-YT及門磁開關組成。

滿足： GB50016-2014《建筑設計防火規范》

       GB50116-2013《火災自動報警系統設計規范》

       GB25506-2010《消防控制室通用技術要求》

       GB29364-2012《防火門監控器》

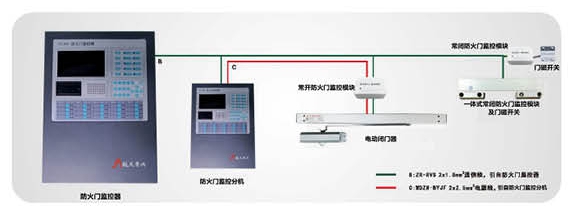

系統構成

   ■實時控制功能

   1 系統可與消防報警主機聯動，集中控制其各終端設備，即：電動閉門器、防火門門磁開關的工作狀態，并可設置自動或手動狀態

   2 系統可分區單點控制各個電動閉門器、防火門門磁開關工作狀態

• 集中監測功能

   1 防火門監控器集中顯示監測疏散通道（常開、常閉）防火門的開啟、關閉及故障狀態

   2 監測其各終端設備即電動閉門器、防火門門磁開關工作狀態，實時顯示終端開路、短路等故障信號

• CRT圖形顯示功能

   1 PC機平臺系統通過圖形的方式來顯示疏散門的狀態信息，顯示比較直觀。還可以通過電子地圖來顯示通道的開閉狀態，方便消防指揮及疏導調度

   2 嵌入式平臺通過圖表和字符的方式來顯示疏散門的狀態信息，以方便查詢



第三節 防火門監控器



• 產品特性
•

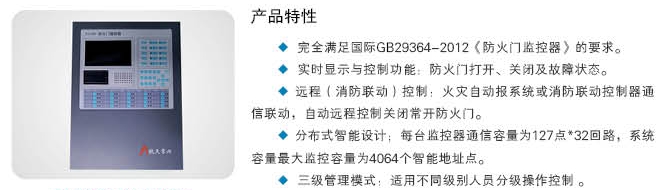

FJ-500防火門監控器



• 技術參數



第四節 防火門監控分機



• 產品特性

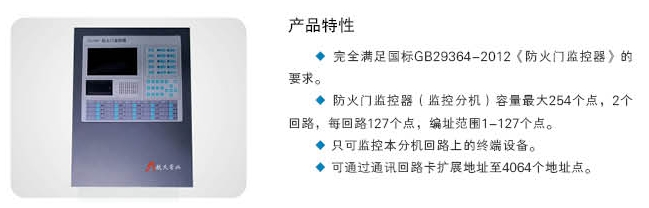

FJ-500F防火門監控器分機



• 技術參數

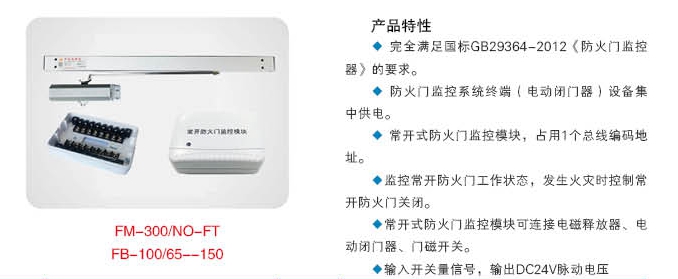

第五節 分體式常開防火門監控模塊及電動閉門器



• 產品特性



• 技術參數及安裝效果



第六節 分體式常閉防火門監控模塊及門磁開關



• 產品特性

FM-300/NC-FT分體式常閉防火門監控模塊及門磁開關

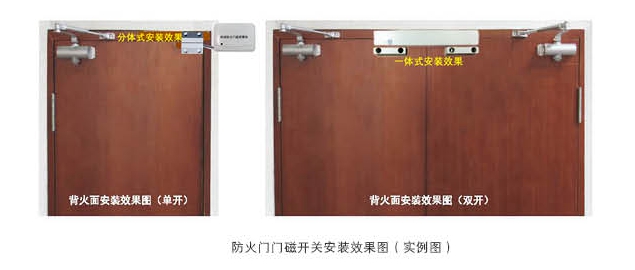

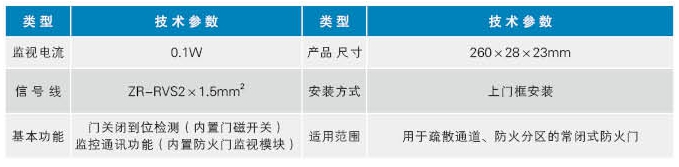

• 技術參數及安裝效果圖

第七節 一體式常閉防火門監控模塊及門磁開關

• 產品特性

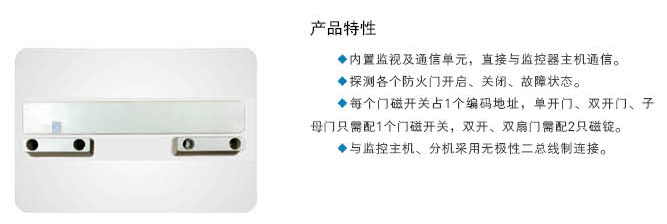

FM-300/NC-YT一體式常閉防火門監控模塊及門磁開關

• 技術參數

第八節 防火門監控系統設計說明

第九節 防火門監控系統選型表

第十節 防火門監控系統布線圖
